常用閥門選型說明
1、球閥選型說明
球閥適用于低溫、高壓、粘度大的介質。大多數球閥可用于帶懸浮固體顆粒的介質中，依據密封的材料要求也可用于粉狀和顆粒狀的介質；
全通道球閥不適用于流量調節，但適用于要求快速啟閉的場合，便于實現事故緊急切斷；通常在密封性能嚴格、磨損、縮口通道、啟閉動作迅速、高壓截止（壓差大）、低噪音、有氣化現象、操作力矩小、流體阻力小的管路中，推薦使用球閥。
球閥適用于輕型結構、低壓截止、腐蝕性介質中；球閥還是低溫、深冷介質的最理想閥門，低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫球閥；
選用浮動球球閥時其閥座材料應承接球體和工作介質的載荷，大口徑的球閥在操作時需要較大的力，DN≥200mm的球閥應選用蝸輪傳動形式；固定球球閥適用于較大口徑及壓力較高的場合；另外，用于工藝劇毒物料、可燃介質管道的球閥，應具有防火、防靜電結構。
2、止回閥選型說明
止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。當≤40mm時，宜采用升降止回閥（僅允許安裝在水平管道上）；當DN＝50～400mm時，宜采用旋啟式升降止回閥（在水平和垂直管道上都可安裝，如安裝在垂直管道上，介質流向要由下而上）；
當DN≥450mm時，宜采用緩沖型止回閥；當DN＝100～400mm也可選用對夾式止回閥；旋啟式止回閥可以做成很高的工作壓力，PN可以達到42MPa，根據殼體及密封件的材質不同可適用于任何工作介質和任何工作溫度范圍。
介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品等。介質工作溫度范圍在-196～800℃之間。
3、截止閥選型說明
截止閥適用于對流體阻力要求不嚴的管路上，即對壓力損失考慮不大，以及高溫、高壓介質的管路或裝置，適用于DN＜200mm的蒸汽等介質管道上；
截止閥有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小時，宜選用截止閥或節流閥；
對于劇毒介質，宜選用波紋管密封的截止閥；但截止閥不宜用于粘度較大的介質和含有顆粒易沉淀的介質，也不宜作放空閥及低真空系統的閥門。
4、隔膜閥選型說明
隔膜閥適用于工作溫度小于200℃、壓力小于1.0MPa的油品、水、酸性介質和含懸浮物的介質，不適用于有機溶劑和強氧化劑介質；
研磨顆粒性介質宜選堰式隔膜閥，選用堰式隔膜閥要參照它的流量特性表；粘性流體、水泥漿以及沉淀性介質宜選用直通式隔膜閥；除特定要求，隔膜閥不宜用于真空管路和真空設備上。
5、蝶閥選型說明
蝶閥適用于口徑較大（如DN﹥600mm）及結構長度要求短，以及需要進行流量調節及啟閉要求快速的場合，一般用于溫度≤80℃、壓力≤1.0MPa的水、油品和壓縮空氣等介質；由于蝶閥相對于閘閥、球閥壓力損失比較大，故蝶閥適用于壓力損失要求不嚴的管路系統中。
?
閥門選型要點
1、正確選擇閥門的類型
閥門型式的正確選擇是以設計者對整個生產工藝流程、操作工況的充分掌握為先決條件的，在選擇閥門類型時，設計人員應首先掌握每種閥門的結構特點和性能。
2、明確閥門在設備或裝置中的用途
確定閥門的工作條件：適用介質的性質、工作壓力、工作溫度和操縱控制方式等。
3、閥門材質的選擇
選擇閥門的殼體、內件和密封面的材質，除了考慮工作介質的物理性能（溫度、壓力）和化學性能（腐蝕性）外，還應掌握介質的清潔程度（有無固體顆粒），除此之外，還要參照國家和使用部門的有關規定。
正確合理的選擇閥門的材質可以獲得閥門最經濟的使用壽命和最佳的使用性能。
4、確定閥門的端部連接
在螺紋連接、法蘭連接、焊接端部連接中，前兩種最常用。螺紋連接的閥門主要是公稱通徑在50mm以下的閥門，如果通徑尺寸過大，連接部的安裝和密封十分困難。
法蘭連接的閥門，其安裝和拆卸都比較方便，但是較螺紋連接的閥門笨重，價格較高，故它適用于各種通徑和壓力的管道連接。
焊接連接適用于較荷刻的條件下，比法蘭連接更為可靠。但是焊接連接的閥門拆卸和重新安裝都比較困難，所以它的使用僅限于通常能長期可靠地運行，或使用條件荷刻、溫度較高的場合。
5、其它
除此之外，還應確定流經閥門流體的流量及壓力等級等，利用現有的資料（如閥門產品目錄、閥門產品樣本等）選擇適當?shù)拈y門。
?
閥門選型依據
1、流體的工況（壓力及溫度）
2、流體的性質（腐蝕性等）
3、選用閥門的目的（節流、控壓等）
由于閥門的用途是廣泛的，因此它起的作用也是很大的。例如：在發電廠中閥門能夠控制鍋爐和汽輪機的運轉；在石油、化工生產中，閥門同樣也起著控制全部生產設備和工藝流程的正常運轉。在其它部門也是這樣。盡管如此，閥門同其它產品比較往往被人們忽視。例如：在安裝機器設備時，人們往往把重點放在主要機器設備方面，如：壓縮機、高壓容器、鍋爐等；也有的選用不當。這些作法都會使整個生產效率降低或停產、或造成種種其它事故發生。 因此，對閥門的選用、安裝、使用等都必須進行認真負責的工作。尤其對現代化工業生產和建設更應如此
如下為選擇閥門應遵循的原則：
⑴ 截止和開放介質用的閥門 流道為直通式的閥門，其流阻較小，通常選擇作為截止和開放介質用的閥門。向下閉合式閥門（截止閥、柱塞閥）由于其流道曲折，流阻比其他閥門高，故較少選用。在允許有較高流阻的場合，可選用閉合式閥門。
⑵ 控制流量用的閥門 通常選擇易于調節流量的閥門作為控制流量用。向下閉合式閥門（如截止閥）適于這一用途，因為它的閥座尺寸與關閉件的行程之間成正比關系。旋轉式閥門（旋塞閥、蝶閥、球閥）和撓曲閥體式閥門（夾緊閥、隔膜閥）也可用于節流控制，但通常只能在有限的閥門口徑范圍內適用。閘閥是以圓盤形閘板對圓形閥座口做橫切運動，它只有在接近關閉位置時，才能較好地控制流量，故通常不用于流量控制。
⑶ 換向分流用的閥門 根據換向分流的需要，這種閥門可有三個或更多的通道。旋塞閥和球閥較適用于這一目的，因此，大部分用于換向分流的閥門都選取這類閥門中的一種。但是在有些情況下，其他類型的閥門，只要把兩個或更多個閥門適當?shù)叵嗷ミB接起來，也可作換向分流用。
⑷ 帶有懸浮顆粒的介質用閥門 當介質中帶有懸浮顆粒時，最適于采用其關閉件沿密封面的滑動帶有擦拭作用的閥門。如果關閉件對閥座的來回運動是豎直的，那么就可能夾持顆粒，因此這種閥門除非密封面材料可以允許嵌入顆粒，否則只適用于基本清潔的介質。球閥和旋塞閥在啟閉過程中對密封面均有擦拭作用，故適宜用在帶有懸浮顆粒的介質中。 目前，無論在石油、化工，還是在別的行業的管道系統，閥門應用、操作頻率和服務千變?nèi)f化，要控制或杜絕那怕是低微的泄漏，最重要、最關鍵的設備還數閥門。管道的最終控制是閥門，閥門在各個領域的服務和可靠表現是獨一無二的。

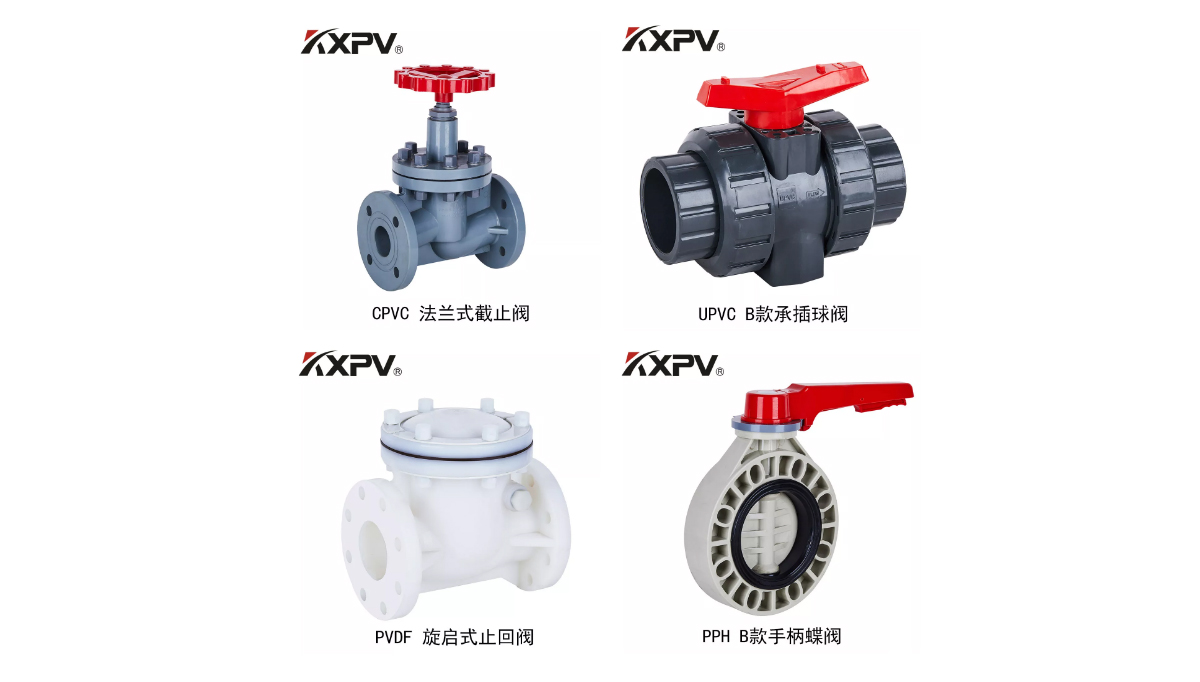

產品展示
?
