超耐用耐高溫手動新型CPVC法蘭塑料隔膜閥用于酸性流體和供水
產(chǎn)品名稱：CPVC隔膜閥
顏色：灰色
尺寸：DN15-DN250
型號：G41F-10V
應用：一般
材質：塑料
介質溫度：高溫、中溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN250
結構：隔膜
連接：法蘭端
證書：ISO9001
介質：酸
工作壓力：0-10bar
閥門類型：1通
密封：EPDM+F46
交貨時間：7 天
最小起訂量：1 件
| 產(chǎn)品結構特點? |
1. 密封件膜片采用 F46 或 PFA 制造，耐折次數(shù)≥ 120000 次，耐腐蝕性能與 F4 相當。
2. 采用螺桿升降結構，啟閉力矩小，平穩(wěn)性好。
?
| 應用溫度范圍表 |
?
| 材料 | 介質溫度℃ | 材料 | 介質溫度℃ |
| 氯化聚氯乙烯（CPVC） | -20℃~+95℃ | 均聚聚丙烯（PPH） | -20℃~+110℃ |
| 聚氯乙烯（UPVC） | -0℃~+65℃ | 聚偏二氟乙烯（PVDF） | -40℃~+150℃ |
| 增強聚丙烯（FRPP） | -14℃~+90℃ | ? | ? |
?
?
?

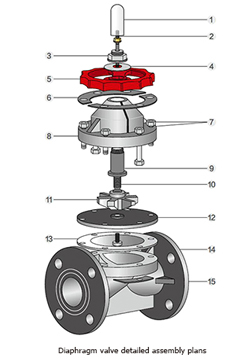

| 隔膜閥裝配明細表 |
| 件號 | 名稱 | 材質 |
| 1 | 限位罩 | 作為 |
| 2 | 螺柱 | 鋼、不銹鋼 |
| 3 | 壓緊螺母 | FRPP |
| 4 | 墊圈 | FRPP |
| 5 | 手輪 | 合金料 |
| 6 | 上壓板 | 鋼、不銹鋼 |
| 7 | 雙頭螺柱及螺母 | 鋼、不銹鋼 |
| 8 | 閥蓋 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 閥桿螺母 | 鋼、銅 Ht300 |
| 10 | 閥桿 | 鋼、不銹鋼 |
| 11 | 閥瓣 | 鑄鐵、FRPP、PVDF、UPVC、CPVC、PPH、鋼、不銹鋼、C.I.FRP |
| 12 | 墊膜 | 三元乙丙、氟橡膠 |
| 13 | 膜片 | F46.PFA |
| 14 | 閥體 | FRPP、PVDF、UPVC、CPVC、PPH |
| 15 | 下壓板 | 鋼、不銹鋼 |
?
| 工作壓力和工作溫度表 |
|
口徑/MPa/℃ |
FRPP |
PVDF |
UPVC |
CPVC |
||||||||
|
14-40 |
41-60 |
61-100 |
40-60 |
61-90 |
91-140 |
20-40 |
41-60 |
61-80 |
0-40 |
41-60 |
61-90 |
|
|
15(1/2") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
20(3/4") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
25(1") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
32(11/4") |
0.7 |
0.7 |
0.6 |
1 |
0.9 |
0.7 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.6 |
|
40(11/2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.7 |
0.5 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
50(2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.6 |
0.5 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
65(21/2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
80(3") |
0.7 |
0.7 |
0.6 |
0.7 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
100(4") |
0.7 |
0.7 |
0.6 |
0.6 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.6 |
0.5 |
|
125(5") |
0.5 |
0.5 |
0.4 |
0.5 |
0.4 |
0.3 |
0.5 |
0.5 |
0.4 |
0.5 |
0.5 |
0.4 |
|
150(6") |
0.5 |
0.5 |
0.4 |
0.5 |
0.3 |
0.2 |
0.5 |
0.5 |
0.4 |
0.5 |
0.4 |
0.3 |
|
200(8") |
0.3 |
0.3 |
0.2 |
0.4 |
0.25 |
0.2 |
0.3 |
0.3 |
0.2 |
0.3 |
0.3 |
0.25 |
|
250 (10") |
0.3 |
0.3 |
0.2 |
0.4 |
0.25 |
0.2 |
0.3 |
0.3 |
0.2 |
0.3 |
0.3 |
0.2 |

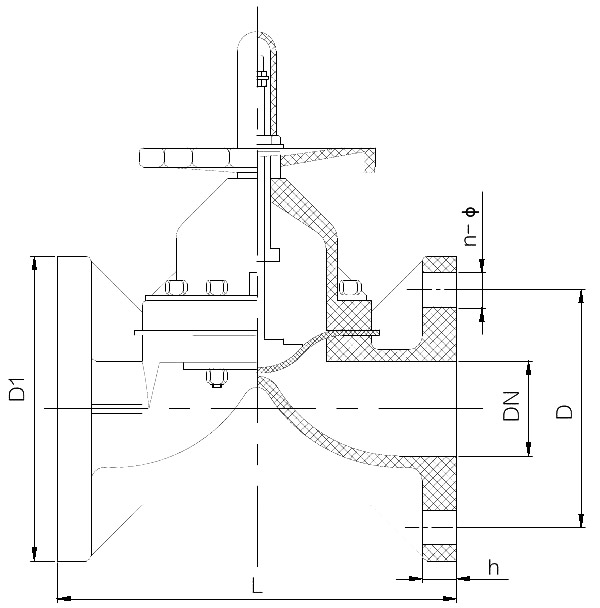

| 外形尺寸表 |
|
公稱直徑DN (mm) |
D1 |
D |
L | h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
125 |
14 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20?(3/4") |
105 |
75 |
75 |
2.76 |
135 |
18 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25?(1") |
115 |
85 |
90 |
3.13 |
145 |
18 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32?(11/4") |
135 |
100 |
100 |
3.45 |
160 |
18 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40?(11/2") |
145 |
110 |
105 |
3.88 |
180 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50?(2") |
160 |
125 |
120 |
4.74 |
210 |
21 |
4 |
4 |
4 |
18 |
19 |
19 |
|
65?(21/2") |
180 |
145 |
140 |
5.49 |
250 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
|
80?(3") |
195 |
160 |
150 |
6 |
300 |
24 |
8 |
8 |
4 |
18 |
19 |
19 |
|
100?(4") |
215 |
180 |
175 |
7.5 |
350 |
26 |
8 |
8 |
8 |
18 |
19 |
19 |
|
125?(5") |
245 |
210 |
210 |
8.5 |
400 |
30 |
8 |
8 |
8 |
18 |
23 |
22 |
|
150?(6") |
280 |
240 |
240 |
9.51 |
455 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
|
200?(8") |
335 |
295 |
290 |
11.75 |
570 |
35 |
8 |
12 |
8 |
22 |
23 |
22 |
|
250?(10") |
390 |
350 |
355 |
14.25 |
680 |
38 |
12 |
12 |
12 |
22 |
25 |
25 |
|
300?(12") |
445 |
400 |
400 |
17 |
680 |
38 |
12 |
16 |
12 |
22 |
25 |
25 |
